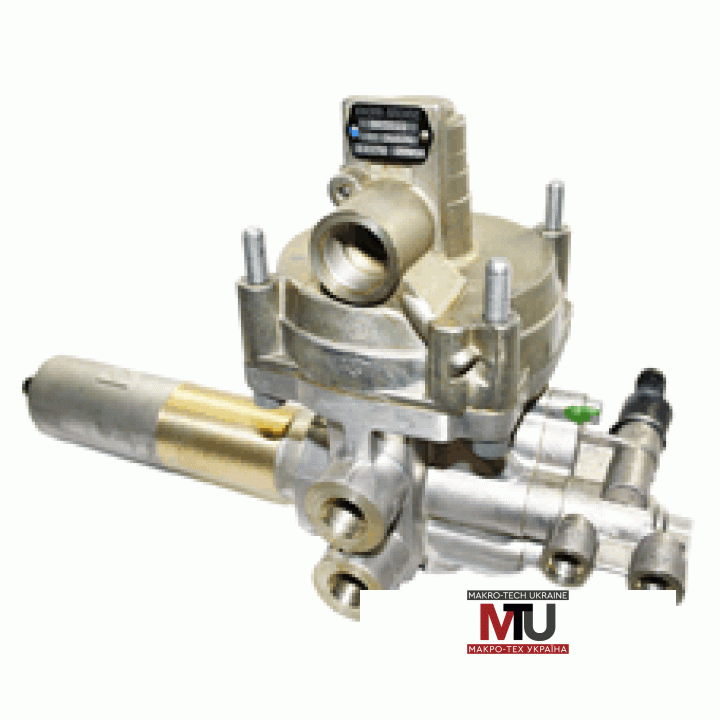

Регулятор тормозных сил KNORR-BREMSE BR5522 / BR 5522

Регулятор тормозных сил KNORR-BREMSE BR5522 / BR 5522

Назначение:

Регулятор тормозных сил — это клапан для регулировки давления в рабочих тормозах пропорционально нагрузке на оси транспортного средства. Регулятор пневмоподвески использует воздух в пневмобаллонах, чтобы отслеживать заданную нагрузку на осях и задавать тормозной коэффициент.

Доступны модели регуляторов со стандартным ускорителем или воздухораспределителем, статического и динамического действия. Регулятор с воздухораспределителем обеспечивает автоматическое торможение на прицепе в случае обрыва. Статический регулятор использует отношение тормозных давлений при начале торможения во время срабатывания тормозов, динамический - корректирует отношение давлений во время срабатывания тормозов для предотвращения эффекта изменения осевой нагрузки вследствие передачи нагрузки.

Функции портов

Порт 1 • Обеспечивает подвод давления в регуляторах с функцией ускорительного клапана. Соединен с ресивером прицепа. • Управляющее давление в регуляторах без функции ускорительного клапана. • Обеспечивает подвод давления в регуляторах со встроенным воздухораспределителем. Соединен с питающей магистралью (красной)

Порт 1-2 Обеспечивает давление в клапанах с воздухораспределителем. Соединен с ресивером прицепа

Порт 2 Контролируемое давление на выходе

Порт 4 Управляющее давление (только в регуляторах с функцией ускорительного клапана). Соединен с управляющей магистралью (желтой)

Порт 41/42 Давление в баллонах пневмоподвески

Порт 43 Порт симуляции (симулирует давление в баллонах для настройки регулятора)

Для настройки регулятора действуйте следующим образом:

1. Выберите тип действия – «статическое» или «динамическое» (только для BR5504).

2. Настройте выходное тормозное давление p2 «в порожнем состоянии».

3. Подсчитайте и настройте среднее значение. 4. Проверьте выходное тормозное давление p2 «в груженом состоянии».

5. Проверьте реакцию.

6. Настройте минимальное тормозное давление.

Для настройки регулятора потребуются следующие инструменты:

• Двусторонний гаечный ключ - на 10, 13 и 19 мм

• Шестиугольный торцовый ключ на 2,5 мм

• Отвертка для винтов с углублением

Обратите внимание:

• Прочитайте настройки регулятора на табличке или в расчетах для тормозной системы

• Типовой номер не должен быть замазан краской

• Накачайте порты, начиная с 0 бар, до нужного давления. Если накачка прерывается или требуемого давления достичь не удается, повторите накачку с 0 бар

• При настройке управляющее/сигнальное давление (на подводе и в пневмоподвеске) должно равняться нулю

• Сброс в атмосферу должен быть направлен вниз
